文/玄铁剑
2017年第十七届上海国际汽车工业展览会上，共推出159款新能源汽车，前面撰文谈到了选择购买电动车的理由，有很多人留言询问百十款新能源汽车中，我们如何判断谁的技术是最先进的？那么今天我们就来谈谈这个话题。
对于将电气化作为本质概念的新能源汽车而言，其实有两个方面来评价所谓的谁最先进：一是系统集成度、二是技术路线的节能潜力。
凯迪拉克CT6 PHEV切割车
电气化系统集成是电气化核心
电气化集成有多重要？
我们知道丰田最拿手的新能源技术是THS4，这是丰田新能源王国中目前最先进的技术，2017年上海车展期间，丰田针对其最新一代电驱动总成，提到两点最大优势：其一可以大幅度提高油耗，其二实现12%的小型化、6%的轻量化。
丰田认为其油耗的降低以及系统集成度的提升，是目前这套系统最拿的出手，且领先竞争对手的地方，当然，这个竞争对手是指泛化的概念。
2017年上海车展丰田电驱动总成展示牌
为什么系统集成度要求如此之高，这里面有几个基本的概念：
其一，针对电气化汽车，特别是混合动力汽车、插电式混合动力汽车，新增了电驱动系统等电气部件，在原来的发动机、底盘基础上，能否容纳下新增的零件，一方面决定了技术能否落地，另一方面也决定了是否侵占乘用空间。

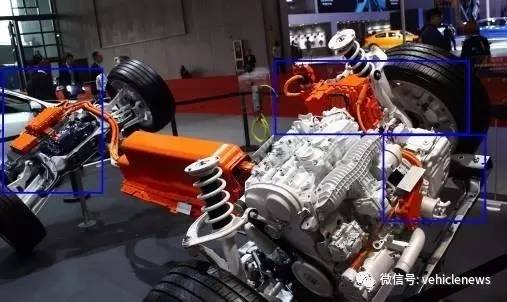

沃尔沃XC90 PHEV 电驱动总成
其二，系统集成度高，能够节省相应的成本，同时提升系统的安全、稳定等性能。
目前，各个汽车制造商关于电驱动总成的技术成熟度水平，通过2017年上海车展展出的产品可以略观一二。沃尔沃XC90 PHEV电驱动总成采用了P2P4架构，在前驱、后驱两部分都有电驱动零部件分布，集成度较差。同时在前驱的P2方面，电机控制器以及电机方面的集成度也不高，新增了很多零件，见橙色部分。

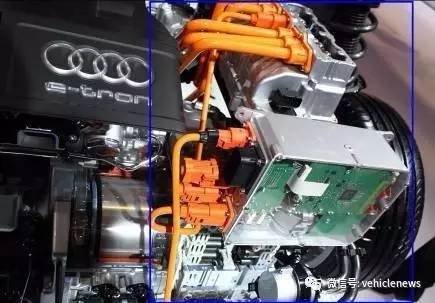

奥迪e-Tron电驱动总成
再看著名的奥迪e-Tron电驱动总成，采用了经典P2架构，P2电机与变速器集成在一起，集成度比沃尔沃XC90 PHEV高，但是电机控制器、高压转低压DC-DC方面与电驱动总成之间分离。正如蓝色框内所示，在整个前舱里面散布很多高压线束、电机控制器，集成度一般，也增加了不少零件，使得成本和稳定性有点小问题。
e-Glof电驱动总成
大众技术路线类似奥迪e-Tron电驱动总成，也采用了经典P2架构，这里我们使用e-Golf图片比较清晰易懂。电机控制器与电驱动总成之间分离，通过三项线束进行连接，塞满整个前舱，系统集成度一般，不够相信不久的将来会更深度集成，至少目前来讲，这套技术的先进性还不属于第一阵营。
丰田第四代THS电驱动总成（不含逆变器）
前面提到的丰田汽车THS4，是目前比较先进的系统，正如广告语谈到的“实现12%的小型化”，在原本集成度较高的产品上，已经开始精益求进，这套系统采用单行星排、双电机集成度技术方案，属于典型的功率分流式技术流派。
丰田汽车THS4电机控制器（含Boost Converter）
不过，相对应来讲，这套THS4的技术集成度还有欠缺，尽管THS4优化了行星轮系，受限于技术以及整车布置，电机控制器与电驱动总成之间的集成仍然是分体式。
通用Voltec 2电驱动总成
通用汽车Voltec2相对于之前的几种技术，在系统集成上已经做到了极致。据悉，最新一代Voltec比上一代电驱动总成体积减少了36%，更为重要的是，电机控制器与电驱动系统集成在一起，而电机控制同时油泵控制器、整车控制器等系统，做到了一个零件实现了全功能，是目前，集成度最高的新能源产品，通用汽车HCU（整车控制器）与MCU集成在一个控制器上，它上面有四只32 bit飞思卡尔微控制器，同时控制两个电机、一个电子油泵、离合器以及整车控制，是目前同行业的制高点。

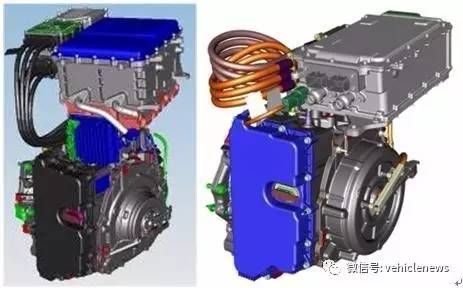

通用Voltec第一代与第二代产品
通用官方上将目前应用在全新一代君越 (配置|询价)30H上的电驱动产品命名为Voltec2，在历史渊源上，它是第三代产品，第一代与第二代见上图，与奥迪等目前的状态类似，甚至在集成度上还要更高一些。

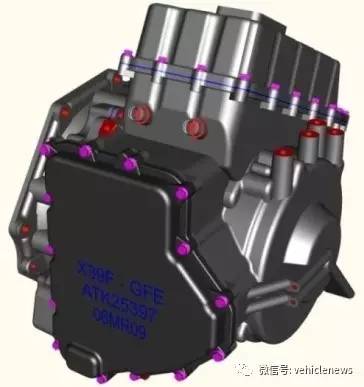

通用Voltec 2电驱动总成
最新一代Voltec可以说是深度集成的新能源产品，这套系统最大的优势在于，得益于深度的电气化集成，不仅仅能够应用在君越30H这种HEV混动产品上，在别克Velite5这种 EREV、凯迪拉克的CT6 PHEV等车型上都能够应用。这样的好处在于随着多个车型应用、销量增长，整个零件成本会大幅度降低，特别是零件的模具费用、产线费用、研发费用都会大幅度降低，给予消费者最大的实惠，进入一个良性循环中。
技术路线之争：节能才是硬道理
新能源的核心优势离不开节能，技术路线中，目前，业内比较认可的方式是按照电气化部件的架构来进行区分：P1、P2、P3、P4、PS以及之间的组合。

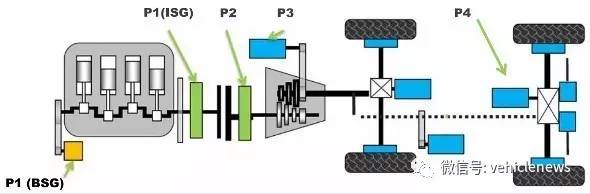

新能源技术分类示意图
目前，业内主流观点是最好的新能源电驱动技术是PS技术（Power Split，功率分流），丰田的THS技术、通用汽车的Voltec等采用此种技术模式，受限于丰田将单行星排、双电机系统申请了专利，通用汽车将应用在君越30H、迈锐宝xl混动版等车型上的双行星排、双电机系统申请了专利，凯迪拉克将三行星排、双电机电驱动系统申请了专利，因此其它企业能够介入PS技术的产品不多。
第一代的THS产品在1997年推出，很多车企都比较憎恨丰田在1997年的一个举动，因为它针对单行星排、双电机电驱动系统申请了诸多专利，很多人还异想天开等待着丰田的发明专利二十年到期，笔者查询下来，丰田二十年来每年都申请一系列的专利族群，根本无法避开细节专利。
目前来看，最好的防守属于进攻，二十年后单行星排，由于受限于效率优化的边界，并不能实现最优的效率、动力性，而随着控制器技术提升，双行星排和三行星排的PS技术已经成为另外一个巅峰，这些专业已经被通用汽车申请了相关专利。
通用第二代Voltec
简单地来讲，双行星排、双电机的电驱动系统类似于两套THS电驱动系统，在一套THS系统达到优化边界的时候，切换成另外一套，从而实现更高的效率和动力优化。这也是为什么目前通用汽车Voletc2电驱动系统效率优于THS4的最直接原因。据悉，THS4曾努力向双行星排技术路线改进，受限于知识产权，并没有真正意义的实现。
当然，无论油耗也好、系统集成度也罢，2017年上海车展记录了这个阶段各家汽车制造商最拿手的技术方案，也给我们系统了解目前世界上最先进的电气化技术有个窗口，对于购车、用车有个直接或间接的参考！
