针对“超快充频繁使用是否缩短电池寿命”这一热议话题，行业共识已从“绝对的伤”转向“在特定条件下加速衰减”，但主流车企和第三方实测数据均表明，配合先进的热管理与充电策略，日常使用超快充对续航的长期影响远小于公众焦虑。
一、物理根源：为什么超快充会挑战电池寿命
锂电池快充的本质是短时间内向负极塞入大量锂离子。大电流带来的焦耳热会使电池温度飙升，温度每升高10℃，内部副反应速率翻倍，加速电解液分解和电极材料老化。同时，锂离子在负极表面来不及嵌入，容易析出形成锂枝晶，既损失容量又存在穿刺隔膜的安全隐患。这是电池化学体系的固有规律，无论是手机电池还是汽车动力电池，原理相同。
二、数据说话：真实差距有多大
多家机构与车企的实测结果颠覆了“一快就废”的直观印象。

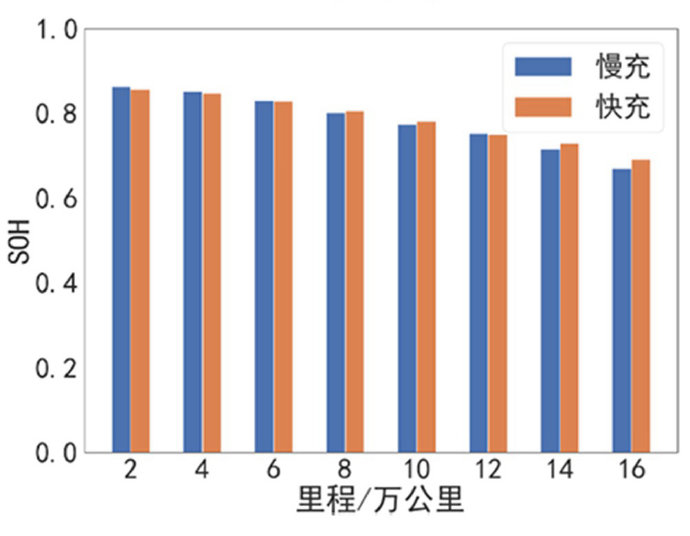

上海市新能源汽车公共数据研究中心的实车大数据显示，对比长期快充与慢充的车辆，在16万公里后电池健康度（SOH）并无显著差异。
特斯拉的超级充电站使用报告指出，250kW快充与普通慢充的年衰减率差距仅为0.1%~0.2%，几乎可忽略。
国轩高科曹勇博士披露的实验室数据更具体：如果每次都用超充，700次循环后SOH为90%；而采用“1次超充+1次常规充”的混合模式，同等健康度下的循环次数可提升至约900次。若采用更温和的“1次快充+3次常规充”，1300次循环后SOH仍保持在90%。
比亚迪第二代刀片电池在500次闪充循环（等效30万公里）后，容量保持率仍达89.2%。
可见，只要BMS（电池管理系统）与热管理到位，超快充对寿命的损害被控制在极低水平。
三、技术破局：哪些进步在“掩护”快充
现代车辆并非“裸充”，而是通过多层技术降低大电流损伤。
材料层面：比亚迪第二代刀片电池采用纳米级包覆正极与多维嵌锂负极，内阻降低50%，从源头发热减少一半。
结构层面：对称叠片工艺配合蜂窝支撑，抑制充电膨胀；全极耳设计使电流传导更均匀。
热管理层面：全温域智能热管理系统配备96个温度监测点，毫秒级调节散热，电芯温差控制在±2℃以内。
算法层面：智能充电策略依据电池温度、剩余电量和老化程度动态调节电流，充电至80%后主动降流，避免高电量区间的过充电损伤。
这些技术共同将超快充的副作用压缩到用户几乎感觉不到的水平。
四、真实风险来自“极端习惯”而非“偶尔快充”
多位行业专家与实测报告均指出，真正伤害电池的行为并非偶尔使用超快充，而是以下组合：
每次都从极低电量（如5%以下）开始超充，此时锂离子浓度梯度最大，析锂风险最高。
在高温暴晒后立即接入大功率快充，热叠加效应会加速老化。
长期将电池维持在100%满电状态，高电压会加速正极材料衰退。
在低温环境下直接超充（未经预热），锂离子迁移阻力大，析晶风险激增。
五、行业共识与对车主的实用建议
综合各方观点，最理性的使用策略可概括为：
日常通勤优先慢充，长途应急放心快充。家充桩以7kW交流慢充为主，对电池“零损伤”；跑高速时使用超充，完全不用担心。
保持20%~80%的电量区间。这是锂电池最舒适的“甜区”，浅充浅放能显著延缓衰减。
避免极端工况：夏季暴晒后先降温再充电；冬季长按车辆预热键；不等到亮红灯再充电。
偶尔做一次满充满放（针对磷酸铁锂电池），用于校准电量计，但对三元锂建议日常用20%~80%区间即可。
信任BMS：主流车企的电池管理系统已经过数百万次充放电验证，会自动执行热管理和电流调节，用户无需为充电速度过度焦虑。
六、小结
超快充确实会在物理层面加速电池老化，但现代汽车电子的温控、材料和算法已将这一损害收窄到几乎和慢充无差别的程度。特斯拉、比亚迪、国轩高科等企业的实测数据表明，即便全程使用超充，30万公里后的容量保持率仍远超用户的实际换车周期。与其纠结“快充伤不伤”，不如养成良好的充电习惯——不让电池过热、不过充、不亏电。这比纠结充电功率本身更能延长电池寿命。
