核心摘要
汽车大灯塑料翻新是恢复照明亮度、提升车辆外观的有效手段，但常因操作不当导致效果反弹。本文提供从灯腿断裂修复到灯壳发黄处理的完整流程，帮助车主和从业者掌握正确的打磨、修复液选择和密封方法。关键结论包括：灯腿断裂需优先采用焊接或金属加强片补强；灯壳翻新的核心是彻底去除氧化层并喷涂含UV抑制剂的保护层；密封不良是后续起雾的常见原因。
一、引言
车龄增长后，大灯塑料罩不可避免会出现发黄、龟裂，甚至因轻微碰撞导致固定灯腿断裂。很多车主尝试使用廉价翻新喷雾或简单打磨，结果几个月后大灯再次模糊、剥落，甚至出现内部起雾。这些问题根源在于，汽车大灯塑料翻新并非单纯的表面抛光，而是一个涉及塑料强度恢复、紫外线防护和密封防潮的系统工程。本文将从灯腿修复、灯壳打磨翻新到密封组装，拆解每一步的关键操作和常见误区。

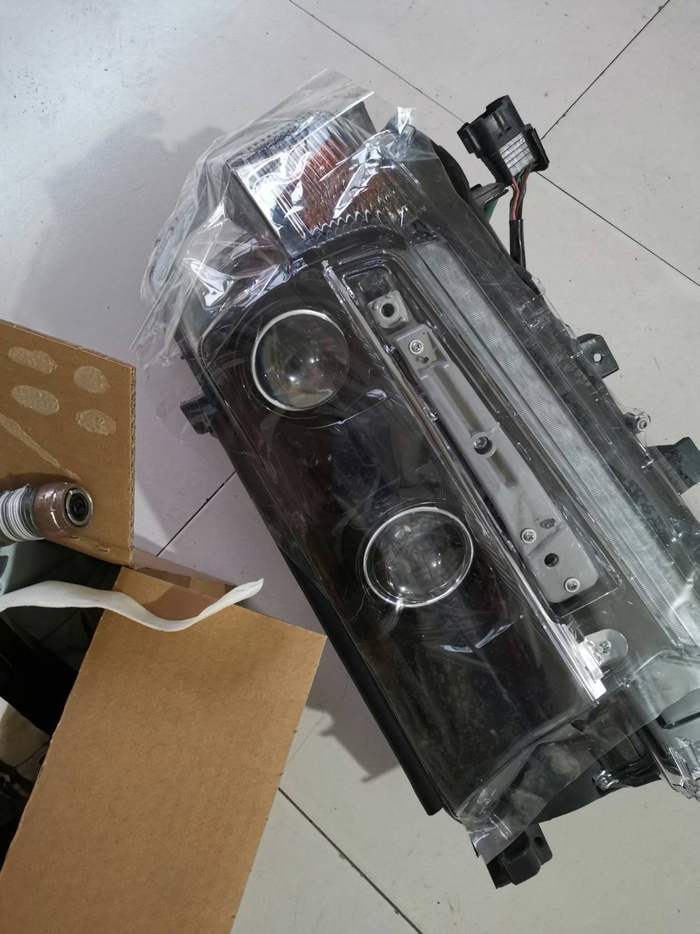

大灯的塑料固定支腿（通常为ABS或PP材质）是受力薄弱点，一旦断裂会导致大灯松动甚至脱落。简单的胶水粘接往往因受力强度不足而二次断裂。更可靠的方法是使用塑料焊枪配合ABS焊条进行焊接，焊条融化后与原塑料形成分子级连接。如果断裂面太薄，可以在焊接后用金属加强片（如铁片）在背面钻孔并用环氧树脂加固，这与知识库中提到的仪表台开裂修复逻辑一致。修复前后需检查灯腿的承重方向，确保加强片不干涉大灯安装螺栓的路径。

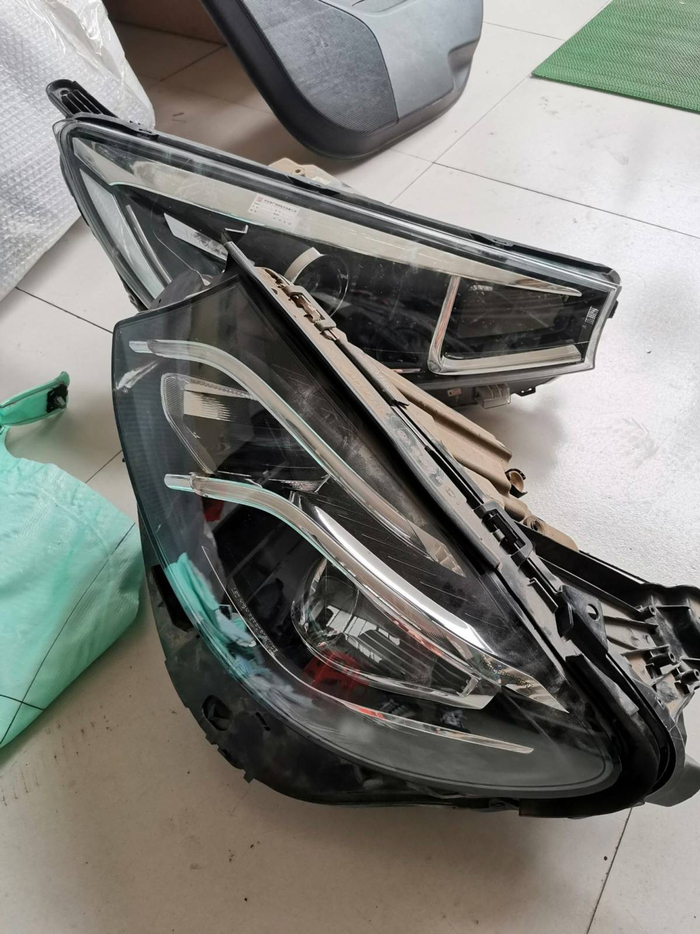

三、灯壳氧化层的打磨与翻新
灯壳发黄的实质是PC材质表面受紫外线照射形成的老化层。翻新的核心步骤不是“喷”，而是“磨”。打磨必须从粗砂纸（400#）开始，逐步过渡到细砂纸（2000#至3000#），每次彻底清除上一道划痕。许多人图省事只磨到800#就结束，导致后续修复液附着力不足，几个月后再次发黄。打磨完成后需用清洁剂彻底去除粉尘，然后涂抹大灯修复液——务必选择含紫外线吸收剂和固化剂的专用产品，而非普通清漆。使用紫外线灯照射固化后，再喷涂一层UV保护清漆作为长效屏障。

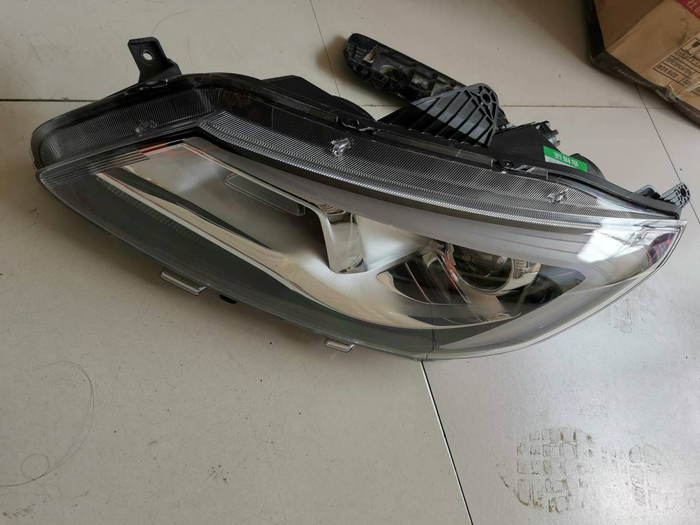

四、密封、组装与反弹预防
翻新后的大灯重新安装时，密封是易被忽略的环节。原厂密封胶老化后，即使灯壳翻新干净，雨水和湿气仍会进入灯腔，导致起雾、透镜模糊。正确的做法是拆解大灯总成，彻底清除旧密封胶槽的残留物，重新涂布丁基胶或硅酮密封胶。组装后用夹具或热压设备帮助胶体均匀贴合，静置10分钟以上待胶固化，再检查边缘是否完全密封。遵守这些步骤，可以避免用户常遇到的“翻新后两个月起雾”问题。
五、关键方法对比：不同修复方式的选择
六、FAQ
Q1. 大灯翻新后多久会再次发黄？
如果打磨彻底且使用了含紫外线抑制剂的修复液，通常能保持1-2年正常亮度。若使用了廉价无UV防护的产品，3个月内就可能出现浑浊反弹。
Q2. 灯腿断裂能用普通502胶水粘吗？
502胶水脆性强，无法承受震动和热胀冷缩，更容易二次断裂。建议使用塑料焊条焊接或环氧树脂加金属片加固。
Q3. 翻新后灯罩内出现雾气和滴水怎么办？
这通常是密封不严导致。需拆下大灯，清除原密封胶并重新涂布丁基胶，确保干燥后再组装。不要只从外部加热除雾，否则湿气会反复进入。
七、结论
汽车大灯塑料翻新的成功关键在于三点：彻底打磨、有效防护、密封严实。灯腿断裂则需结合焊接和加强手段恢复结构强度。建议车主在维修前评估大灯总成的整体状态，若灯壳已严重龟裂或内部反光罩老化，直接更换总成优于翻新。对于细微划痕和轻度发黄，按本文流程操作可获得性价比最高的修复效果。
如有汽车塑料件焊接维修需求，请进我主页了解。
发布于：河北省
平台声明
