本次内容将深入探讨一个在智能汽车时代扮演着越来越重要角色的技术——车载抬头显示系统，也就是HUD。本次分享将带您从HUD的基本定义出发，全面了解其技术原理、市场分类、成本构成，并展望其未来的发展趋势。希望通过这次分享，能让大家对HUD有一个系统性的认识。

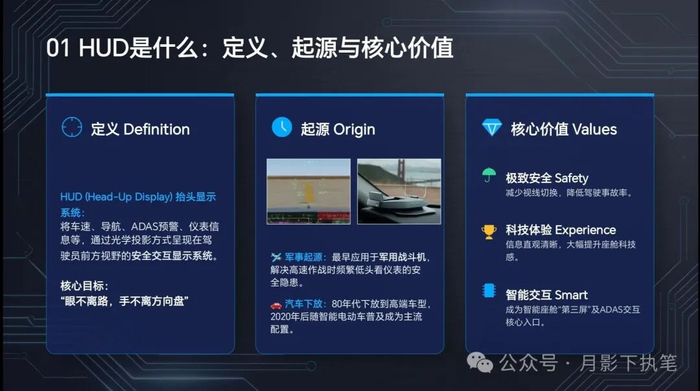

一、HUD是什么：定义、起源与核心价值
1. 定义
HUD（Head-Up Display）抬头显示系统：是将车速、导航、ADAS预警、仪表信息等，通过光学投影方式呈现在驾驶员前方视野的安全交互显示系统，实现眼不离路、手不离方向盘。
2. 起源
最早应用于军用战斗机，解决飞行员高速作战中频繁低头看仪表导致的安全风险；20世纪80年代逐步下放到高端乘用车，2020年后随智能电动车爆发成为主流配置。
3. 核心价值
- 安全：减少视线切换，降低事故率
- 体验：信息直观、科技感强
- 智能：成为智能座舱第三屏、ADAS交互入口
二、HUD四大主流类型（技术参数全对比）
详细了解目前市场上主流的四种HUD类型，并对它们的技术参数进行全面对比。这四种类型分别是C-HUD、W-HUD、AR-HUD和PHUD，它们各自代表了不同的技术阶段和应用场景。

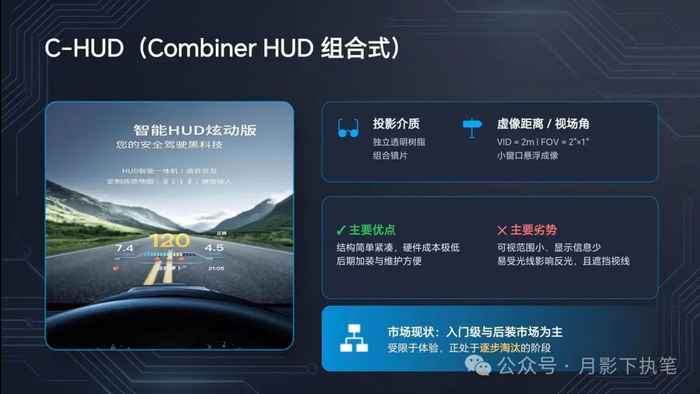

1. C-HUD（Combiner HUD 组合式）
- 投影介质：独立透明树脂组合镜片
- 虚像距离VID：≈2m
- 视场角FOV：≈2°×1°
- 成像：小窗口悬浮成像
- 优点：结构简单、成本极低、加装方便
- 缺点：视野小、信息少、易反光、遮挡视线、科技感弱
- 现状：入门/后装市场为主，逐步淘汰

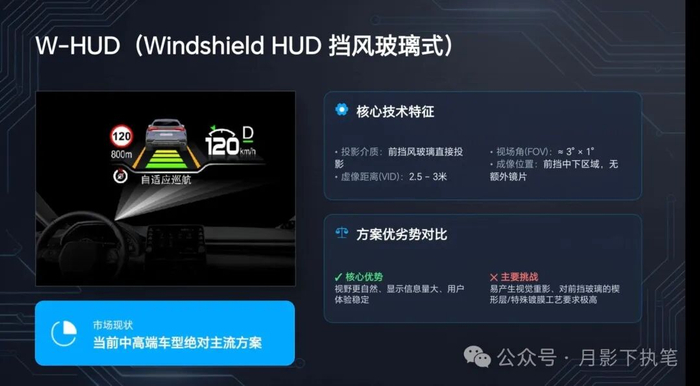

2. W-HUD（Windshield HUD 挡风玻璃式）
- 投影介质：前挡风玻璃直接投影
- 虚像距离VID：2.5–3m
- 视场角FOV：≈3°×1°
- 成像：前挡中下区域，无额外镜片
- 优点：视野自然、信息量大、体验稳定
- 缺点：易产生重影、对玻璃楔形层/镀膜要求高
- 现状：当前中高端车型绝对主流

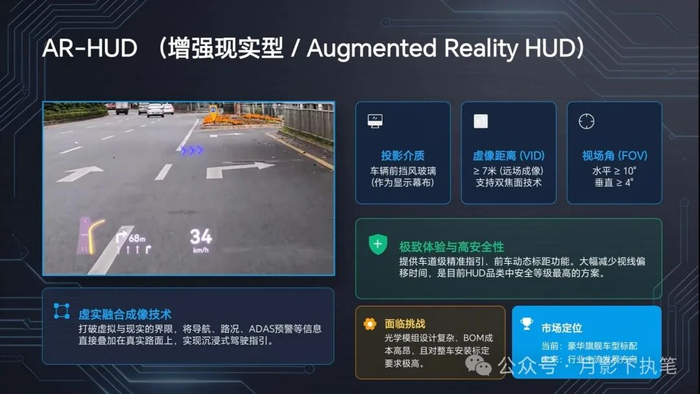

3. AR-HUD（Augmented Reality HUD 增强现实型）
- 投影介质：前挡风玻璃
- 虚像距离VID：≥7m（远场），支持双焦面
- 视场角FOV：≥10°×4°
- 成像：信息与真实道路虚实融合
- 优点：导航贴路面、前车标距、车道级指引、安全等级最高
- 缺点：光学系统复杂、成本高、标定难度大
- 现状：旗舰标配，下一代主流方向
4. P-HUD / PHUD（Panoramic HUD 全景宽幅）
- 投影介质：前挡全景宽幅成像带（A柱到A柱）
- 虚像距离：7–10m
- 视场角：超大横向视场
- 成像：贯穿式宽幅显示，可完全替代仪表
- 优点：信息容量极大、去仪表化、视觉震撼
- 缺点：光学设计难度极高、对偏振一致性要求严苛
- 现状：前沿技术，小米YU7、宝马新世代率先搭载
了解了不同类型的HUD之后，我们来深入探讨一下它的工作原理。这部分将重点介绍HUD的光学成像链路以及其中的一些核心技术机制，帮助大家理解信息是如何从源头最终清晰地呈现在我们眼前的。
三、HUD工作原理（光学链路+核心机制）

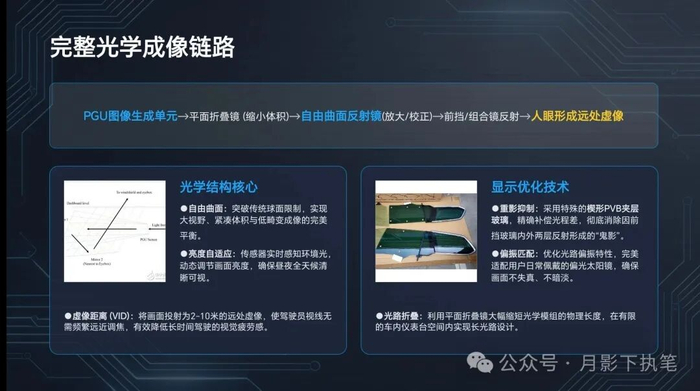

1. 完整光学成像链路
PGU图像生成单元 → 平面折叠镜（缩小体积）→ 自由曲面反射镜（放大、校正畸变）→ 前挡玻璃/组合镜反射 → 人眼形成远处虚像
2. 关键技术原理
- 虚像距离VID：让眼睛不用频繁调焦，降低视觉疲劳
- 重影抑制：前挡采用楔形PVB夹层玻璃，抵消内外两层玻璃反射造成的双重影像
- 偏振匹配：保证戴偏光镜仍可清晰观看
- 自由曲面：用非球面光学实现大画面、小体积、低畸变
- 亮度自适应：强光下高亮度、夜间低亮度，保证全天候可见

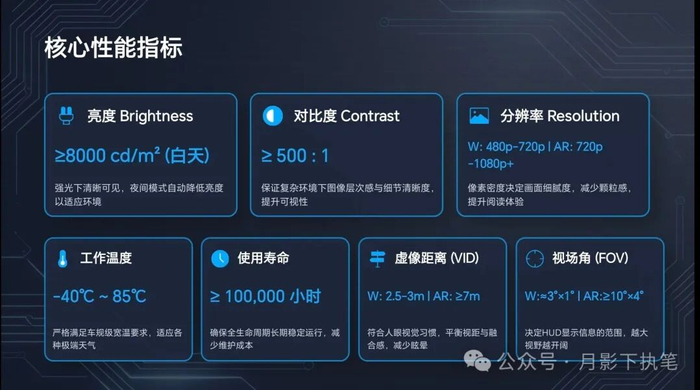

3. 核心性能指标
- 亮度：≥8000cd/m²（白天）；夜间自动降亮度
- 对比度：≥500:1
- 分辨率：W-HUD 480p–720p；AR-HUD 720p–1080p+
- 工作温度：-40℃~85℃（车规级）
- 寿命：≥10万小时
接下来，我们将拆解HUD的物料清单，也就是BOM。了解一个产品的构成，是理解其成本和技术门槛的关键。我们将看到，HUD系统主要由哪几部分组成，以及它们各自的成本占比是多少。

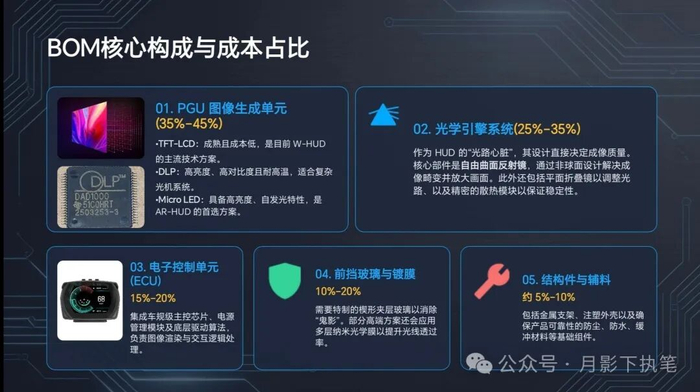

四、HUD完整BOM构成（超细化）
1. PGU图像生成单元（占比35%–45%）
- TFT-LCD：成熟、成本低、亮度约8000cd/m²，W-HUD主流
- DLP：高亮度、耐高温、无光晕、对比度高
- Micro LED：自发光、亮度≥15000cd/m²、响应快、寿命长，AR-HUD首选
- LCoS/激光扫描：高端AR方案，体积更小
2. 光学引擎系统（占比25%–35%）
- 自由曲面反射镜（核心）
- 平面折叠镜
- 遮光罩、防尘结构
- 散热模块（风冷/液冷）
- 光学胶、固定结构
3. 电子控制单元ECU（占比15%–20%）
- 车规级主控芯片
- 电源管理、驱动IC
- 接口：CAN/LIN/Ethernet
- 算法：畸变校正、亮度自适应、AR融合、温度补偿
4. 前挡玻璃与光学镀膜（占比10%–20%）
- 楔形夹层玻璃（消除重影）
- 高折射率基材（nd≥1.8）
- 7–12层纳米光学膜
- 反射波段精准控制
5. 结构件与辅料
- 壳体、支架、减震垫
- 防尘、防水、耐老化材料
- 标定工装、校准机构
了解了物料构成，我们再来看看制造工艺。HUD的制造涉及到精密光学加工、玻璃制造和系统集成等多个复杂环节。这一部分将带大家了解从光学镜片的加工到最终系统集成的全流程。

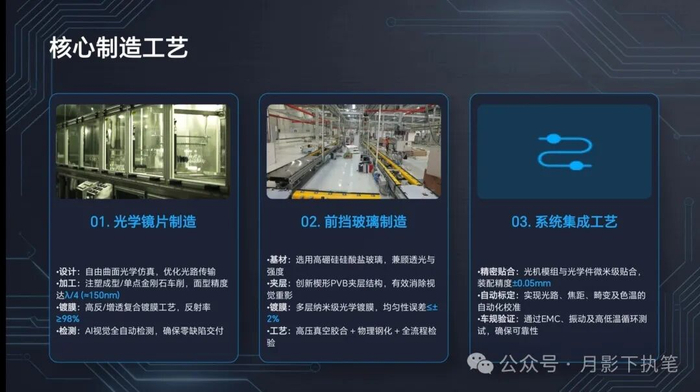

五、HUD核心制造工艺（全流程）
1. 光学镜片制造
- 设计：自由曲面光学仿真
- 加工：注塑成型/单点金刚石车削
- 面型精度：λ/4（≈150nm）
- 镀膜：高反膜/增透膜，反射率≥98%
- 检测：AI视觉全自动检测
2. 前挡玻璃制造
- 基材：高硼硅硅酸盐玻璃
- 楔形PVB夹层：控制厚度梯度，消除重影
- 多层纳米镀膜：单层20–150nm，均匀性误差≤±2%
- 高压胶合、钢化、光学检验
3. 系统集成工艺
- 光机与光学件精密贴合：精度±0.05mm
- 光路对准、焦距校准
- 亮度、色温、畸变自动化标定
- EMC电磁兼容、散热、振动可靠性测试
- 车规级高低温循环、老化验证
现在我们来谈谈大家非常关心的成本问题。HUD，特别是AR-HUD，为什么这么贵？这一部分将详细拆解W-HUD和AR-HUD的成本构成，并分析它们之间成本差异的原因。

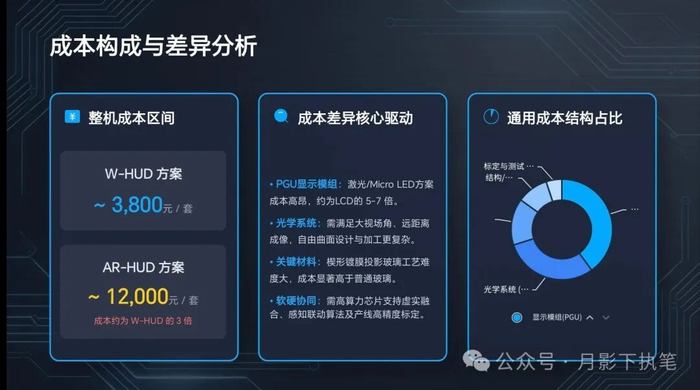

六、成本构成与差异（详细拆解）
1. 整机成本区间
- W-HUD：约3800元/套
- AR-HUD：约12000元/套（是W-HUD约3倍）
2. 成本差异原因
- PGU：AR用激光/Micro LED，成本是LCD的5–7倍
- 光学：大视场、远距、自由曲面更复杂
- 玻璃：楔形镀膜玻璃成本更高
- 算法：AR融合、感知联动、高算力芯片
- 标定：产线设备投入更大
3. 成本占比（通用结构）
- 显示模组（PGU）：35%–45%
- 光学系统：25%–35%
- 电子控制：15%–20%
- 结构/散热/装配：10%–15%
- 标定与测试：5%–10%
面对高昂的成本，行业内正在积极探索各种降本优化方案。这一部分，我们将介绍一些目前主流且可落地的降本策略，看看如何才能让HUD技术更普及。

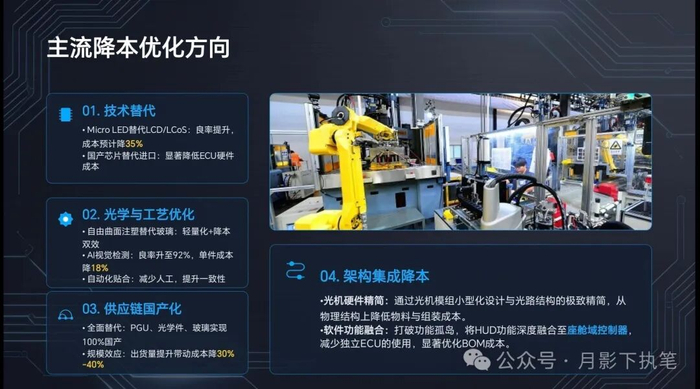

七、行业主流降本优化方向（可落地）
1. 光源技术替代
- Micro LED替代LCD/LCoS：良率提升，成本降35%
- 国产芯片替代进口：降低ECU成本
2. 光学与工艺优化
- 自由曲面镜片注塑替代玻璃：轻量化+降本
- AI视觉检测：良率78%→92%，单件成本降18%
- 自动化贴合标定：减少人工，一致性提升
3. 供应链国产化
- PGU、光学件、玻璃全面国产替代
- 规模效应：出货量提升，成本降30%–40%
4. 架构集成降本
- 光机小型化、光路精简
- 与座舱域控制器融合，减少独立ECU
- 共用散热、结构、接口，简化BOM

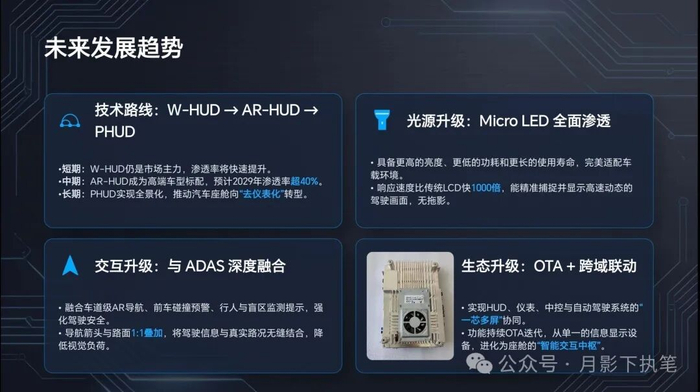

八、未来发展趋势
1. 技术路线：W-HUD→AR-HUD→PHUD全景
- 短期：W-HUD仍是主力，渗透率快速提升
- 中期：AR-HUD成为高端标配，2029年渗透率超40%
- 长期：PHUD全景化，实现去仪表化
2. 光源升级：Micro LED全面渗透
- 亮度更高、功耗更低、寿命更长
- 响应速度比LCD快1000倍，适配高速动态画面
3. 交互升级：与ADAS深度融合
- 车道级AR导航、前车碰撞预警、行人提示
- 盲区预警、导航箭头与路面1:1叠加
4. 形态升级：更大、更清、更远、更薄
- 虚像距离更远（≥10m）
- 视场角更大、畸变更低
- 整机体积缩小40%+
5. 生态升级：OTA+跨域联动
- HUD+仪表+中控+自动驾驶一芯多屏
- 功能持续OTA升级，从“显示”变智能交互中枢

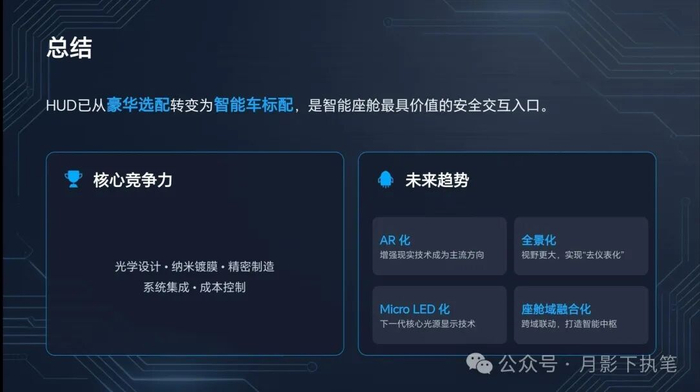

九、总结
总结一下，HUD已经从过去的豪华选配，转变为如今智能汽车的标配，是智能座舱中极具价值的安全交互入口。其核心竞争力体现在光学设计、精密制造和成本控制等多个方面。未来，HUD将朝着AR化、全景化、Micro LED化以及座舱域融合化的方向持续发展。
