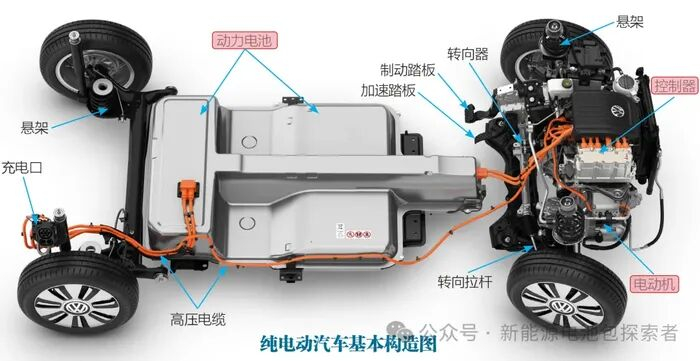

一、三电系统总述
新能源纯电车大三电：动力电池、驱动电机、整车电控系统，是整车动力核心，替代燃油车油箱、发动机、变速箱+行车电脑，整车成本占比50%~70%，决定续航、动力、安全三大核心指标。
辅助配套小三电：PDU高压配电盒、OBC车载充电机、DC/DC直流转换器，负责高压电能分配、交直流转换。
二、第一电：动力电池系统（整车能量油箱）
1. 核心作用
储存高压直流电（300V~800V），全车唯一动力能源，为驱动电机、空调、PTC加热供电。
2. 内部组成

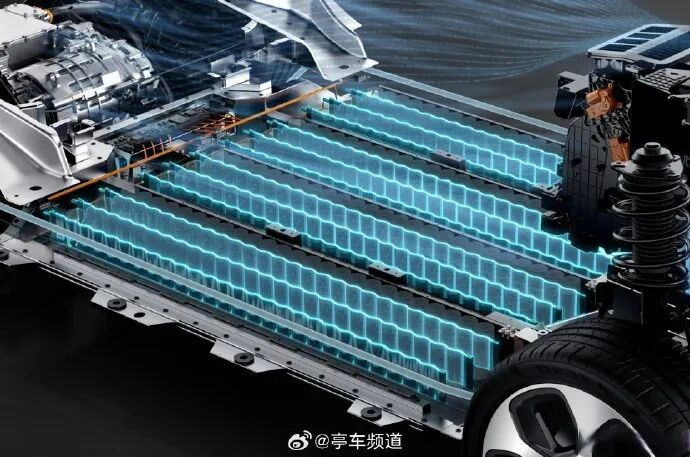

电芯→模组→电池包，配套液冷散热管路、高压接触器、维修开关、BMS电池管理板、绝缘监测模块。
3. 主流电池类型
1. 磷酸铁锂：安全、循环寿命长、成本低，多用于商用集卡、叉车、家用代步车；
2. 三元锂：能量密度高、低温性能好，主打长续航乘用车。
4. 配套单元BMS（电池管家）
实时监测每节电芯电压、温度、绝缘电阻；
防止过充、过放、热失控；均衡电芯压差；计算剩余电量SOC、预估续航。
三、第二电：驱动电机系统（车辆动力心脏）
1. 核心作用
电能↔机械能双向转换：
- 行驶：电能→扭矩，驱动车轮；
- 滑行/刹车：反向发电，能量回收回充电池。
2. 主流结构：永磁同步电机（商用车/乘用车通用）

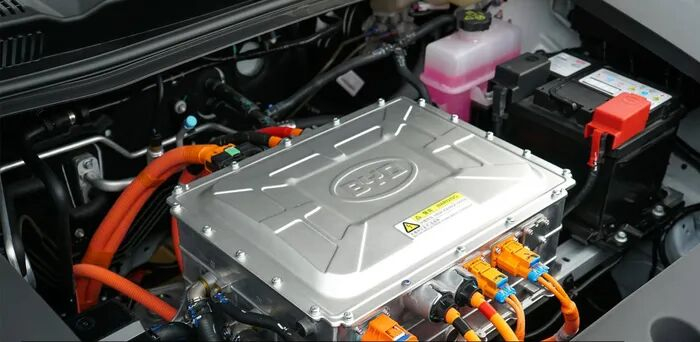

搭配MCU电机控制器：把电池高压直流电逆变成三相交流电，精准调节电机转速、扭矩，内置IGBT功率模块、温度传感器。
3. 配套减速器
电机转速可达15000~20000转，减速器降转速、放大扭矩，替代燃油车变速箱。
四、第三电：整车电控系统（整车大脑神经中枢）
电控由三大控制器组成，通过CAN总线互通信号：
1. VCU整车控制器（总指挥）
接收油门、刹车、档位信号，计算车辆需求动力，统一调度电池、电机、空调、热管理系统，分配整车能量。
2. BMS电池管理系统（上文电池配套）
3. MCU电机控制器（上文电机配套）
小三电辅助电控部件
1. PDU高压配电盒：分配高压电至电机、空调、充电口；
2. OBC车载充电机：家用220V交流电转为直流电给电池慢充；
3. DC/DC转换器：高压电转12V低压，给车灯、仪表、低压电瓶供电。
五、三电协同完整工作流程
1. 上电启动
VCU唤醒全车 → BMS自检电池电压、温度、绝缘 → 高压接触器闭合，电池输出高压电。
2. 正常行驶
踩加速踏板→VCU计算需求扭矩→下发指令给MCU→MCU逆变交流电驱动电机→减速器带动车轮行驶。
3. 制动能量回收
松油门/踩刹车→VCU触发回收模式→电机切换发电机→机械能转为电能回充电池，提升续航。
4. 充电工况
交流慢充：220V市电→OBC整流→高压直流电存入电池；
直流快充：充电桩直接输出高压直流，绕过OBC直充电池。
六、三电系统维修安全要点（维修实操必备）

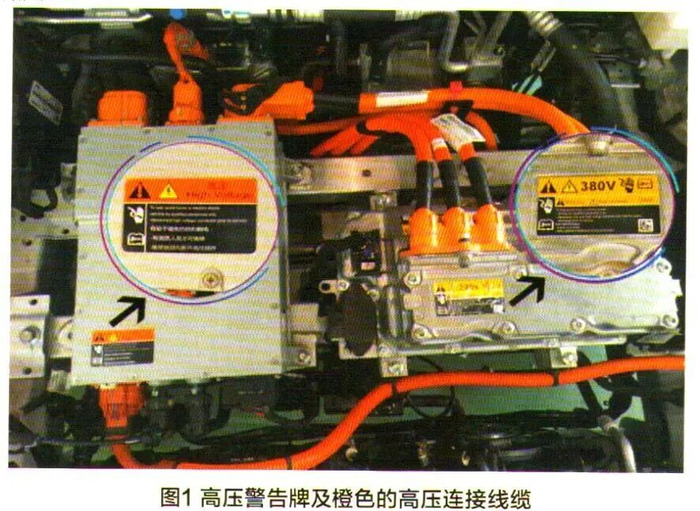

1. 所有高压部件外壳带黄色高压警示标，高压线束统一橙色；
2. 维修前必须断开维修开关，等待电容放电5~10分钟；
3. 绝缘手套、绝缘工具、万用表高压档位缺一不可；
4. 电池鼓包、绝缘故障、电芯压差过大禁止上路，避免热失控自燃。
七、三电高频故障简单概括
1. 电池：压差过大、绝缘故障、散热堵塞、鼓包漏液、充电异常；
2. 电机：电机温度过高、旋变传感器损坏、功率模块击穿；
3. 电控：VCU通讯故障、PDU接触器烧蚀、DC/DC损坏全车低压没电。
