关于超快充技术对电池寿命的影响，行业共识正从“超快充必然严重损伤电池”转向“技术突破已使两者可兼得”，但频繁极限使用仍需警惕，2026年多款新电池通过材料革新与系统温控，已能在保持长寿命的同时实现分钟级补能。
一、传统认知：超快充为何曾被公认为“电池杀手”
1. 两个核心老化机理
高温诱发副反应：大电流充电使电芯内部温度骤升，电池温度每升高10℃，内部副反应速率约增加2倍，加速电解液分解与活性材料衰减。
析锂破坏SEI膜：锂离子快速嵌入负极时，会破坏表面固体电解质界面膜（SEI膜），导致活性锂不可逆流失，容量随之下降。
2. 电芯级与系统级的差异
早期电芯级6C快充研究显示，无温控状态下满充700圈即衰减至75%容量。
清华大学欧阳明高团队2024年针对800V系统的研究发现，频繁使用120kW以上超充可使系统寿命缩短约40%，系统内温差超过5℃时局部析锂风险骤升。
二、技术突破：2026年新电池如何破解“快充短命”难题
1. 宁德时代第三代神行超充电池
自修复低阻电解液：电芯平均内阻降至0.25毫欧，为行业同类产品的50%，依据焦耳定律Q=I²RT，产热量理论上降低约75%。
二代快离子环技术：对负极石墨表面进行原子级界面重塑，增加锂离子嵌入通道并缩短嵌入距离，保护SEI膜不被破坏。
实测数据：1000次超充完整循环后，容量保持率仍在90%以上；常温下10%充至98%仅需6分27秒，零下30℃极寒环境20%至98%也只需约9分钟。

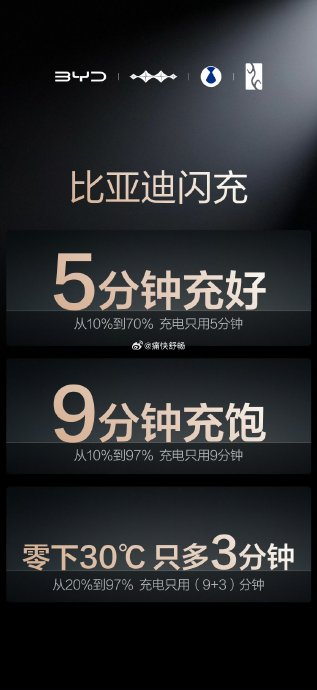

2. 比亚迪第二代刀片电池
锂离子高速通道：大幅降低内阻，从源头减少电池产热；配合全温域智能热管理系统，实现“闪充与长寿命兼得”。
严苛验证：500次闪充循环后，边闪充边进行针刺试验，电池无烟、无火、无爆炸；同时触发4节电池短路的热扩散试验同样不起火不爆炸。
质保加码：电池容量保持率标准从75%提升至77.5%，低于该标准免费包换，电芯终身保修。
三、行业数据：科学使用下超快充的寿命表现
1. 中汽研2025年整车级实测
科学快充（20%-80% SOC、温控25-35℃、每周3次）与慢充的寿命几乎无差别。
三元锂电池组：1年衰减3.5%（慢充3.2%）；磷酸铁锂电池组：1年衰减3.1%（慢充2.8%）。
错误快充（高温/满充/亏电、频繁满充满放）则使三元锂年衰减达8.7%，磷酸铁锂达7.9%。
2. 吉利神盾短刀电池
电芯长度短，离子迁移路径短，发热量小，内部化学反应速率更低。
完成921次充放电（相当于超过40万公里）后，电池健康度仍有90.5%；循环2500圈，容量保持率高于87.73%。
四、使用建议：如何兼顾超快充体验与电池寿命
1. 优选充电区间
20%-80% SOC区间快充的寿命是0-100%满充满放的2倍，且析锂风险在后段高SOC区间提升3倍。
2. 关注系统温控水平
系统级温控一致性比电芯本身更决定寿命，温差每超过5℃，电池衰减速度增加50%。
选择配备全域液冷、双回路散热等先进热管理系统的车型，可更有效控制温差。
3. 不必过度焦虑
多数用户不会每天极限使用超快充，混合工况充电时，头部厂商的电池产品寿命表现已足够可靠。
当前技术下，日常通勤搭配每周数次超快充，电池在全生命周期内的容量保持率仍能满足用车需求。
